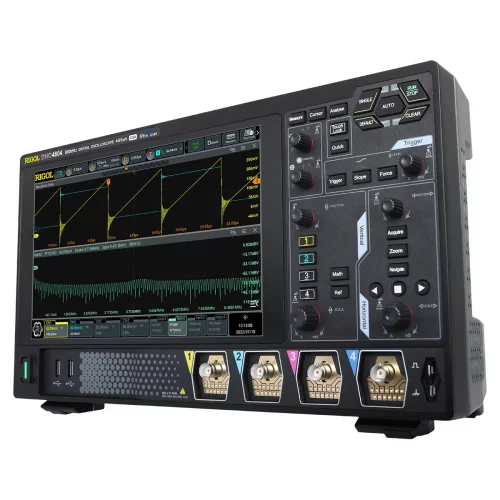

Цифровой осциллограф RIGOL DHO4804

Rigol DHO4804 - это цифровой 4-х канальный осциллограф высокого разрешения с полосой пропускания 800 МГц серии DHO4000.

Осциллограф DHO4804 является современным инструментом для исследования и отладки электронных схем, обладает продвинутыми для данного класса оборудования техническими характеристиками и широким функционалом.

Особенности и преимущества

• полоса пропускания - 800 МГц;
• сверхнизкий уровень собственного шума для более чистых сигналов, более точное измерение низкоуровневых сигналов;
• 12-битное разрешение, позволяющее видеть мельчайшие искажения сигнала и выделять малые сигналы на уровне шумов;
• частота дискретизации в реальном времени до 4 Гвыб/с;
• глубина записи до 250 млн. точек, обеспечивая захват более детализированных сигналов в течение более длительных промежутков времени;
• декодирование сигналов шин последовательной передачи данных в стандартной комплектации: SPI, I2C, RS-232/UART, CAN, LIN;
• интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDM;
• декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации; опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553;
• 41 тип автоматических измерений + математические функции;
• 10,1-дюймовый HD сенсорный экран;
• фотоэлектронные органы управления на передней панели являются долговечными и обеспечивают более точное и плавное взаимодействие и упрощают измерение.

Применение

• Тестирование источников питания: осциллограф является важным инструментом для измерения параметров источника питания. 12-битное разрешение осциллографов серии DHO4000 позволяет проводить измерения пульсации легко и быстро.
• Обучение: серия осциллографов DHO4000 позволяет обучить в высших школах измерениям шумовых характеристик с применением 12-битного разрешения.
• Прикладные разработки: 10,1-дюймовый HD сенсорный экран помогает лучше отображать сигналы, а большая глубина и автоматическое масштабирование предоставляет больше возможностей при тестировании разрабатываемых систем.
